Hybridní solární off-grid sada ESB-7.5kW-24 MPPT 8xPV

100,00

8ESBX075001

Domácí off-grid elektrárna.

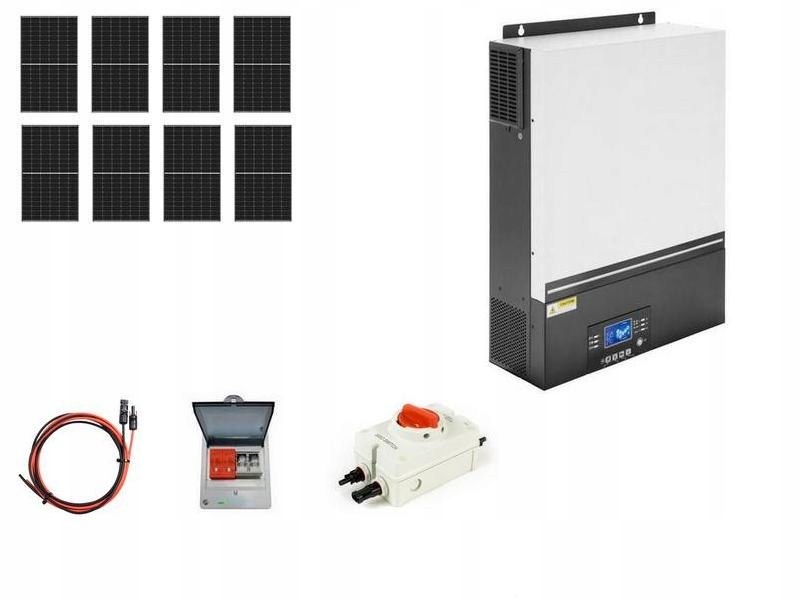

Sada skládá z 8 monokrystalických panelů o výkonu 430 W každý, hybridního měniče ESB-7.5 kW-24, ochrany DC/DC, izolačního odpojovače a kompletní kabeláže o délce 25 metrů zakončené konektory MC4.

Instalace off-grid nevyžaduje ohlášení a schválení energetického závodu.

Solární měniče řady ESB jsou určeny pro výstavbu nezávislých systémů napájení Off-grid 230V založených na energii získané z FV panelů, elektrické sítě a akumulátoru. Díky modulární konstrukci a flexibilní konfiguraci mohou měniče ESB pracovat v režimu UPS s nabíjením baterie z FV panelů a/nebo elektrické sítě, mohou také pracovat v vyrovnávacích systémech napájených pouze z FV panelů a/nebo podporovaných energií ze sítě.

Výstupní stabilní sinusové napájecí napětí 230 V (220 V,240 V) je ideální pro napájení všech přijímačů elektrické energie a vestavěný systém podpory startovacího přetížení umožňuje napájení přijímačů s velkým startovacím proudem, jako jsou kompresory v lednicích a agregátech.

Konfigurace a ovládání invertoru je k dispozici pomocí intuitivního ovládacího panelu, který lze nainstalovat na vhodném místě ve vzdálenosti až 20 m od invertoru.

Novinkou u invertorů řady ESB je také možnost ovládání invertoru pomocí chytrého telefonu a mobilní aplikace nahrazující ovládací panel.

Nejdůležitější vlastností měničů je možnost budování hybridních napájecích systémů bez externího akumulátoru, což má významný vliv na náklady a spolehlivost systému a na výhodnost investic.

• 8 monokrystalických PV panelů o výkonu 430 W
• Hybridní solární invertor ESB-7.5kW-24
• Zabezpečení DC/DC instalace PVP-10 700V/16A
• Izolační odpojovač DC/DC pro instalaci PV 32A / 1000VDC
• sada kabelů 25 metrů s konektory
• návod k instalaci

• Nominální vstupní napětí: 230 VAC
• Rozsah vstupního napětí: 90-280 VAC
• Frekvence pracovního napětí: 50 Hz/60 Hz (automatická detekce)

• Výstupní napětí: 230 VAC
• Kontinuální výkon (síť): 7500 VA
• Kontinuální výkon (PV/AKU): 3600 W
• Účinnost: 91%
• Doba přepnutí: 15 ms
• Průběh napětí na výstupu: Čistá sinusoida

• Napětí akumulátoru: 24 VDC
• Nabíjecí napětí baterie: 27 VDC
• Ochrana proti přebití baterie: 33 VDC
• Maximální nabíjecí proud: 80 A
• Podporované baterie: AGM, GEL, Trakční, Automobilové, LiFePo4 (16S, BMS 150A), Li-Ion (14S, BMS 150A)
• Rozsah provozního napětí 24 V: 21 VDC – 31 VDC
• Minimální kapacita: 100 Ah

• Typ nabíjení: MPPT
• Maximální výkon PV panelů: 4000 W
• Rozsah provozního napětí MPPT: 120-450 VDC
• Maximální napětí obvodu PV panelů: 500 VDC
• Startovací napětí: 150 VDC ( +/- 5 VDC)
• Maximální proud z PV panelů: 18 A

• Rozměry: hl. x Š. x Výška [mm]: 150 x 433 x 600
• Hmotnost [kg]: 15
• Číslo šarže: 5903699340592

• Pracovní teplota: -10°C ~ +50°C
• Vlhkost: 5%-95% relativní vlhkost (bez kondenzace)
• Stupeň krytí (IP): IP21

• Nominální výkon Pmax (W): 430
• Tolerance výkonu Pmax Maximum: 0 ~ +3
• Maximální napětí Vmp [V]: 32.38
• Proud v nominálním výkonu lmp [A]: 13.28
• Napětí otevřeného obvodu VOC [V]: 38.95
• Ochrana proti zkratu [A]: 25
• Zkratový proud [A]: 13.73
• Výkon modulu [%]: 21.5
• NOTC: 48°C (+-2)
• Koeficient teploty Pmax: -0.29 %/C
• Koeficient teploty Voc: -0.25%/C
• Koeficient teploty Isc: +0.045 %/C
• Maximální provozní napětí: 1500 VDC
• Provozní teplota: -40 °C + 85 °C
• Maximální zpětný proud [A]: 25
• Max zatížení (sníh/vítr): 5400 Pa / 2400 Pa
• Články: Mono 60x180 mm
• Počet článků: 108 (6x18)
• Rozměry modulu [mm]: 1722×1134×30
• Hmotnost [kg]: 21.3
• Sklo: antireflexní vrstva, 3.2 mm sklo, tvrzené sklo
• Připojovací skříň: IP68 3 diodami bypassu
• Kabely: 4 mm2, (+) 30 cm, (-) 30 cm
• Konektory: MC4 – kompatibilní

parametry

• Záruka: 2
• Sada: ANO
